插入式渦街流量計的最大優點是抗振性能特別好，無零點漂移，可靠性高。 通過長時間對渦街流量計進行的大量波形分析和頻譜分析，設計出最佳的探頭形狀、壁厚，高度、探頭桿直徑及與之相配套的壓電晶體，采用先進的數控車床進行加工，確保加工的同軸度和光潔度等技術參數，配合特殊的工藝處理，從而最大限度的克服渦街流量計存在的固有自振蕩頻率對信號的影響這個通病。

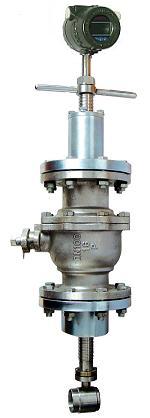

◆可實現不斷流拆裝傳感器，可實現放大器與傳感器分離（分離距離15m）。
智能渦街流量計◆采用消擾電路和抗振傳感頭，使儀表具有一定抗環境振動性能。
◆壓力損失小，量程范圍寬，范圍度達10-25。
◆無可動部件，長期穩定，結構簡單便于安裝和維護。
◆可測介質溫度達+250℃。
<h2 class="title-text" style="margin: 0px; padding: 0px 8px 0px 18px; font-size: 22px; color: rgb(0, 0, 0); float: left; line-height: 24px; font-weight: 400; background-image: initial; background-position: initial; background-size: initial; background-repeat: initial; background-attachment: initial; background-origin: initial; background-clip: initial;">技術參數</h2>
編輯◆測量介質： 氣體、液體、蒸氣
插入式渦街流量計◆ 連接方式：法蘭卡裝式、法蘭式、插入式
◆口徑規格 法蘭卡裝式口徑選擇 25,32,50,80,100。
◆流量測量范圍 正常測量流速范圍 雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s 正常測量流量范圍 液體、氣體流量測量范圍見表2； 蒸氣流量范圍見表3
◆測量精度 1.0級 1.5級 2.5級
◆被測介質溫度:常溫–25℃～100℃
◆高溫–25℃～150℃ -25℃～250℃
◆輸出信號 脈沖電壓輸出信號 高電平8～10V 低電平0.7～1.3V
◆脈沖占空比約50%,傳輸距離為100m ◆脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m
◆儀表使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃
◆材質 不銹鋼, 鋁合金
◆電源 DC24V或鋰電池3.6V
◆防爆等級 本安型iaIIbT3-T6 防護等級 IP65 智能渦街流量計產品選型 代號 通徑 流量范圍㎡/h LU-25 DN25 1~10(液體) 25~60（氣體） LU-32 DN32 1.5~18(液體) 15~150（氣體） LU-40 DN40 2.2~27(液體) 22.6~150（氣體） LU-50 DN50 4~55(液體) 35~350（氣體） LU-80 DN80 9~135(液體) 90~900（氣體） LU-100 DN100 14~200(液體) 140~1400（氣體） LU-150 DN150 32~480(液體) 300~3000（氣體） LU-200 DN200 56~800(液體) 550~5500（氣體）
<h2 class="title-text" style="margin: 0px; padding: 0px 8px 0px 18px; font-size: 22px; color: rgb(0, 0, 0); float: left; line-height: 24px; font-weight: 400; background-image: initial; background-position: initial; background-size: initial; background-repeat: initial; background-attachment: initial; background-origin: initial; background-clip: initial;">工作原理</h2>
編輯按國際標準化組織IS07145(在環形截面封閉管道中的流體流量測定—在截面一點的速度測量法)，采用埋入壓電晶體的渦街測速探頭，插入大口徑工業管道內，將卡門旋渦頻率轉換為與流量成正比的電流或電壓脈沖信號或4～20mADC電流信號。
LUCB型插入式渦街流量計按國際標準化組織IS07145(在環形截面封閉管道中的流體流量測定—在截面一點的速度測量法)，采用埋入壓電晶體的渦街測速探頭，插入大口徑工業管道內，將卡門旋渦頻率轉換為與流量成正比的電流或電壓脈沖信號或4～20毫安電流信號。
<h2 class="title-text" style="margin: 0px; padding: 0px 8px 0px 18px; font-size: 22px; color: rgb(0, 0, 0); float: left; line-height: 24px; font-weight: 400; background-image: initial; background-position: initial; background-size: initial; background-repeat: initial; background-attachment: initial; background-origin: initial; background-clip: initial;">電流不準確</h2>
編輯渦街流量計4~20mA電流不準確的原因通常有哪幾種
渦街流量計4-20mA的信號輸出有兩種：數字信號輸出、模擬信號輸出。
模擬信號輸出存在如下缺陷：需要調節零點、滿量程。在正常工作時，會發生零點、滿量程漂移現象；模擬信號的輸出的線性度存在缺陷，不能做到完全線性。
數字信號的電流輸出，很好的克服以上的缺點，數字信號的精度很高，為1/65535，即16位的數字精度。
M頭渦輪流量計、氣渦輪流量計的電流輸出，采用的是數字芯片。
電流信號由于存在保護電路，防止現場接錯線或接錯電壓等級，保護電路會對電流產生固定的誤差值，這一小部分電流通過保護回路泄露掉，其值大約為0.02-0.04左右。在電流信號要求特別高的場所，必須將保護電路拆掉。
因此，保護電路存在雙面性，即安全性與精度的一對矛盾體。
<h2 class="title-text" style="margin: 0px; padding: 0px 8px 0px 18px; font-size: 22px; color: rgb(0, 0, 0); float: left; line-height: 24px; font-weight: 400; background-image: initial; background-position: initial; background-size: initial; background-repeat: initial; background-attachment: initial; background-origin: initial; background-clip: initial;">型號及功能</h2>
編輯LY-LU————…
PB O DEFG HIJR MNQ
LY-LU……………插入式渦街流量傳感器
插入式渦街流量計P-LY-LU型插入式渦街流量計表體安裝形式
1 LY-LU型插入式渦街表體斷流拆裝式
2 LY-LU型插入式渦街表體不斷流拆裝式
B-可測介質
1 氣體、液體、蒸汽通用（只限數字濾波智能示型渦街）
2 測量液體
3 測量氣體
4 測量飽和蒸汽、過熱蒸汽
O -渦街口徑
LY-LU型插入式渦街
O 口徑
020 200mm －－200 2000mm
D-輸出信號
0 電壓脈沖（低電平≤1V， 高電平≥6V，脈寬≥10uS）
1 兩線制4-20mA輸出（ 溫壓補償型為三線制）
2 無信號輸出現場顯示
E-可測最高介質溫度
0 -40℃…+150℃
1 -40℃…+280℃（HC-LU型插入式渦街250℃）
2 -40℃…+350℃（HC-LU型插入式渦街不可選）
3 -40℃…+420℃（只限傳感頭不斷流拆卸型）
F-防爆等級
0 無防爆認證，防護等級為IP54、IP65
1 本安防爆型，防爆等級為ExiaⅡCT4
2 隔爆防爆型，防爆等級為ExdⅡCT6
G-渦街放大器顯示形式
0 無現場顯示型 （無補償功能）
1 現場顯示型（液晶顯示，可顯示瞬時流量、累積流量，補償型還能顯示溫度、壓力、標準流量等）
H-儀表精度等級
0 1.0級（HC-LU型首選，HC-LU型需協議供貨）
1 0.5級（只限HC-LU型渦街）
2 0.2級（只限HC-LU型渦街，需協議供貨）
3 2.5級（HC-LU型插入型渦街首選型）
4 1.5級（HC-LU型插入式渦街需協議供貨）
5 低流速型渦街（表體內直接縮徑，精度≥1.5級）
I-放大器安裝形式
0 表體與放大器不分離型
1 表體與放大器分離型（分離距離≤10米。溫度及溫壓補償型表體不可選）
2 表體潛水式渦街
J-渦街放大器工作電源
0 12VDC供電
1 24VDC供電
2 3.6V鋰電池供電（只限帶液晶顯示無信號輸出型渦街）
3 3.6V鋰電池、24VDC電源同時供電（只限帶液晶顯示有信號輸出型渦街）
R-LY-LU型插入式渦街表體法蘭壓力等級
0 PN1.6MPa
1 PN2.5MPa（壓力等級≥2.5 MPa需協議供貨）
M-通訊方式
0 無通訊
1 R485通訊（只限智能式放大器）
2 R232通訊（只限智能式放大器）
N-HART協議
0 無HART協議
1 帶HART協議（需協議供貨）
Q-濾波方式
0 普通方式
1 智能數字濾波方式（需協議供貨）
<h2 class="title-text" style="margin: 0px; padding: 0px 8px 0px 18px; font-size: 22px; color: rgb(0, 0, 0); float: left; line-height: 24px; font-weight: 400; background-image: initial; background-position: initial; background-size: initial; background-repeat: initial; background-attachment: initial; background-origin: initial; background-clip: initial;">測量范圍</h2>
編輯1、液體——最大流量按管道通徑查表1或表2。最小流量一般按其密度（g/）及通徑查表1，當液體粘度大于1×（或1cst）時則按粘度和通徑查表2。若液體粘度6×，則無法測量。同一種液體按其密度和粘度查到兩個不同值，應取大者為流量下限。
<h2 class="title-text" style="margin: 0px; padding: 0px 8px 0px 18px; font-size: 22px; color: rgb(0, 0, 0); float: left; line-height: 24px; font-weight: 400; background-image: initial; background-position: initial; background-size: initial; background-repeat: initial; background-attachment: initial; background-origin: initial; background-clip: initial;">產品選型</h2>
編輯智能型渦街流量計是老式模擬的渦街流量計的更新?lián)Q代產品，智能型渦街流量計不僅可以帶4~20mA輸出，還可以帶RS232通訊協議，可以直接與計算機聯網，便于遠程監控和操作。
<h2 class="title-text" style="margin: 0px; padding: 0px 8px 0px 18px; font-size: 22px; color: rgb(0, 0, 0); float: left; line-height: 24px; font-weight: 400; background-image: initial; background-position: initial; background-size: initial; background-repeat: initial; background-attachment: initial; background-origin: initial; background-clip: initial;">優點</h2>
編輯②
智能渦街流量計的傳感器的通用性很強，從而使傳感器具有良好的互換性采用先進數控設備加工傳感器的表體和旋渦發生體等，確保加工精度，從而使零部件（特別是旋渦發生體）的通用性強，從而真正做到不會因零部件的更換而影響傳感器的重復性和精度；能產生強大而穩定的渦街信號。
③結構簡單牢固，無可動部件，可靠性高，使用維護方便。
④檢測元件不與介質接觸，性能穩定，使用壽命長 傳感器采用檢測探頭與旋渦發生體分開安裝，而且耐高溫的壓電晶體密封在檢測探頭內，不與被測介質接觸，所以渦街流量計具有結構簡單、通用性好和穩定性高的特點。
⑤輸出與流量成正比的脈沖信號或模擬信號，無零點漂移，精度高，方便與計算機聯網
⑥測量范圍寬，量程比可達1：10
⑦渦街流量計測量體積流量時不需補償，渦街輸出的信號實際上是與流速成線性關系的，也就是與體積流量成正比。壓力和溫度補償?shù)哪康氖菫榱说玫搅黧w的密度，乘以體積流量就得到質量流量，若測量氣體的體積流量就不需要補償了。
⑧壓力損失小。
用口徑DN50的渦街流量計測量可燃氣體的流量，若管道內的最大流量Qmax =200m3/h時，傳感器的壓力損失是：△P =1.08×10-6 ρv2（kPa）= 0.605 KPa
⑨在一定的雷諾數范圍內，流量特性不受流體壓力、溫度、黏度、密度、成分的影響，僅是與旋渦發生體的形狀和尺寸有關。
⑩應用范圍廣，蒸汽、氣體、液體流量均可測量。
復制產品鏈接
長按圖片保存/分享

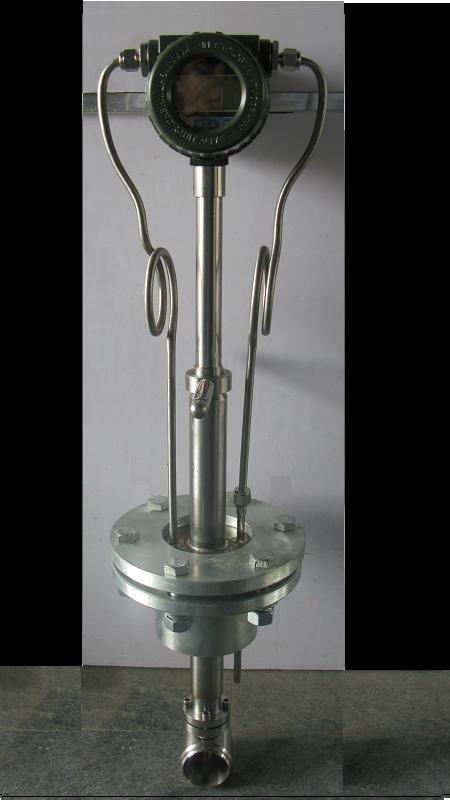

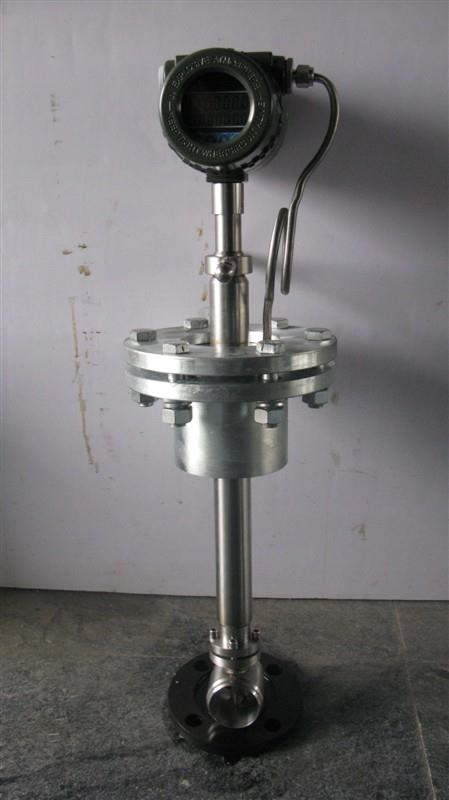

插入式渦街流量計
